止回閥

: 更新時間2023-07-09 16:57:11; 產品名稱; 型??????? 號H41W、H41Y; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

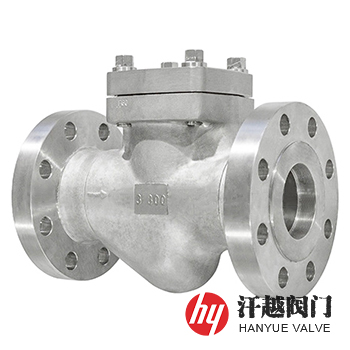

雙相不銹鋼F60止回閥產品概述

雙相不銹鋼F60止回閥是一種閥體、閥蓋和閥瓣等承壓部件采用ASTM A694 F60或A182 F60及S32205等鍛件毛坯加工而成，對含硫化氫、二氧化碳和氯化物的環境具有阻抗性的雙相鋼止回閥，該閥所選用的材料具有優良的力學性能和耐蝕性，一般以固溶處理狀態使用，在室溫下固溶體中鐵素體α相和奧氏體γ相所占比例約為1:1，兼有兩相組織特征，它既保留了奧氏體不銹鋼高韌性、脆性轉變溫度較低和力學性能好的優點，又具有鐵素體不銹鋼的導熱率大、線膨脹系數小、抗點蝕、抗氫致裂紋腐蝕及氯化物應力腐蝕開裂的特點，同時，由于是雙相混合組織，鐵素體和奧氏體晶粒均顯著細化，所以使得它的強度高，也減少了晶間腐蝕的可能性，在焊接凝固過程中不易出現裂紋。本產品耐蝕性好、強度高、耐高速泥沙沖刷、密封性可靠，特適合安裝在化工廠和煉油廠的管道上，自動阻止介質倒流。

雙相不銹鋼F60止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	A694 Gr.F60	A182 Gr.F60	S32205	S22053
2	閥蓋	A694 Gr.F60	A182 Gr.F60	S32205	S22053
3	閥瓣	A694 Gr.F60	A182 Gr.F60	S32205	S22053
4	墊片	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
5	閥蓋螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
6	螺母	A194 8M	A194 8M	A194 8M	A194 8M
7	銘牌	AL	AL	AL	AL
8	鉚釘	AL	AL	AL	AL

雙相不銹鋼F60止回閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

雙相不銹鋼F60止回閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	d	L	L1	H
150(PN20)	?	15	10	108	108	77
	?	20	13	117	117	81
	1	25	17.5	127	127	93
	1 ?	32	23	140	140	95
	1 ?	40	30	165	165	103
	2	50	35	203	203	118
300(PN50)	?	15	10	152	152	61
	?	20	13	178	178	78
	1	25	17.5	203	203	84
	1 ?	32	23	216	216	101
	1 ?	40	30	229	229	120
	2	50	35	267	267	133
600(PN110)	?	15	10	165	165	61
	?	20	13	190	190	78
	1	25	17.5	216	216	84
	1 ?	32	23	229	229	101
	1 ?	40	30	241	241	120
	2	50	35	292	292	133
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼F60止回閥結構圖

F60止回閥

本產品材質可選用ASTM A694 F60或ASTM A182 F60及其他等鍛鋼牌號，有升降、球形和旋啟式三種結構型式。如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱尺寸、閥體和內件材料及端部連接形式(有法蘭、對焊、承插焊和螺紋等)。
