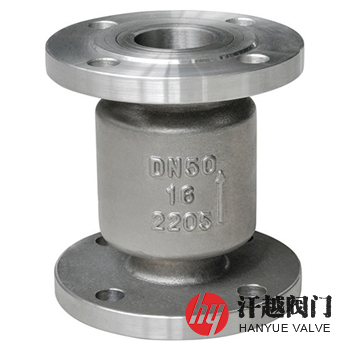

雙相不銹鋼止回閥是一種閥體、閥瓣、閥座和導向套等由2205或2507材質毛坯加工而成，對含硫化氫、二氧化碳、氯化物的環境具有阻抗性，并且啟閉件沿著密封面軸線作升降運動，能自動阻止介質倒流的立式升降止回閥。該閥承壓件和內件所采用的鋼種屬鐵素體相與奧氏體相大約各占一半，一般量少相的含量也不低于30%的雙相不銹鋼，具有較強的抗氯離子腐蝕能力，它使用時，閥體通常立式安裝于工業管道中，當介質流動時，在進口端介質壓力的作用下頂開閥瓣，閥門打開，當介質流動停止時，閥瓣在自重和介質逆流壓力的共同作用下，向下位移將閥門關閉。本產品也可用于臥式安裝的工況，但需要在其閥體內部加裝彈簧，當進口壓力低于出口時，靠彈簧恢復力和介質倒流壓力推動閥瓣自動關閉閥門。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | 2205 | 2507 | A995 Gr.1B | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
2 | 閥 軸 | 2205 | 2507 | A182 F60 | A182 F51 | A182 F53 | A182 F55 |
3 | 導 向 套 | 2205 | 2507 | A182 F60 | A182 F51 | A182 F53 | A182 F55 |
4 | 閥 瓣 | 2205 | 2507 | A995 Gr.1B | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
5 | 閥 座 | 2205 | 2507 | A182 F60 | A182 F51 | A182 F53 | A182 F55 |
6 | 密 封 面 | 2205 | 2507 | A182 F60 | A182 F51 | A182 F53 | A182 F55 |
7 | 墊 片 | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 | 16.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 | 24.0 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 | 17.6 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、ASME B16.34-2013、API 6D-2014、BS 1868:1975 | |||||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017 | |||||
檢驗試驗 | JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986 | |||||
公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | ||
H | D | H | D | ||||
16 | 15 | 105 | 95 | 25 | 15 | 105 | 95 |
20 | 105 | 105 | 20 | 105 | 105 | ||
25 | 105 | 115 | 25 | 105 | 115 | ||
32 | 145 | 135 | 32 | 145 | 135 | ||
40 | 160 | 145 | 40 | 160 | 145 | ||
50 | 160 | 160 | 50 | 160 | 160 | ||
65 | 180 | 180 | 65 | 180 | 180 | ||
80 | 200 | 195 | 80 | 200 | 195 | ||
100 | 210 | 215 | 100 | 210 | 230 | ||
125 | 275 | 245 | 125 | 275 | 270 | ||
150 | 300 | 280 | 150 | 300 | 300 | ||
200 | 380 | 335 | 200 | 380 | 360 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、材料、結構長度、法蘭標準和法蘭密封面形式等，本產品可根據立式安裝或臥式安裝工況，選擇加裝彈簧或不加彈簧。
